半固化片（pp片）对线路板性能有哪些影响？

树脂含量和流动度：树脂含量决定了半固化片的粘合性能和填充能力，而流动度则影响树脂在加热过程中是否能均匀分布。过高或过低的树脂含量和不合适的流动度会导致层间空隙、气泡等缺陷，影响pcb的机械强度和电气性能。

凝胶时间和挥发物含量：凝胶时间指的是半固化片在加热过程中开始固化所需的时间。适当的凝胶时间有助于确保树脂在压合过程中充分流动和填充。挥发物含量指的是在加热过程中半固化片中挥发出来的物质。严格控制挥发物含量可以避免气泡和空隙的形成，确保pcb的整体质量。

热膨胀系数（cte）：与基材匹配的cte可以减少温度变化引起的热应力和变形，从而提高pcb的可靠性和使用寿命。在多层板和hdi线路板的制造中，匹配cte尤为重要，以防止因热应力导致的层间剥离和断裂。

介电常数和介电损耗：半固化片的介电常数和介电损耗决定了pcb的信号传输性能。低介电常数和介电损耗有助于提高信号传输速度和质量，减少信号衰减和失真，特别是在高速电路和高频应用中至关重要。

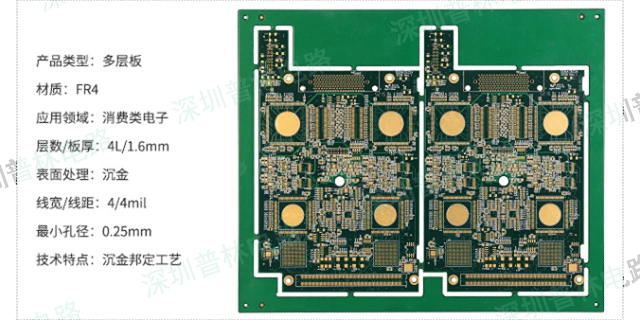

在pcb制造过程中，普林电路会仔细评估半固化片的各项特性参数，并根据具体应用需求选择合适的半固化片，以确保终端产品的质量、性能和可靠性。 普林电路利用先进技术制造高性能多层线路板，确保每块板都符合严格的质量标准。深圳超长板线路板技术

表面处理会对pcb线路板产生哪些影响？

1、影响电气性能：表面处理方法直接影响pcb的导电性和信号传输质量。化学镀镍金（enig）因其优异的导电性和信号传输性能，常用于高频和高速电路设计。而在需要高可靠性的应用中，如航空航天和医疗设备，化学镀钯金（enepig）等更加耐久的表面处理方法则更为常见。

2、影响尺寸精度和组装质量：不同的表面处理方法可能会在pcb表面形成薄膜层，导致连接点高度变化，影响元件的组装和封装。例如，焊锡或无铅喷锡会形成一定厚度的涂层，设计时需考虑这些厚度以确保组装的可靠性和平整度。平整度差可能导致焊接不良或元件偏移，从而影响产品性能。

3、环保性能：传统表面处理方法如含铅焊锡使用有害化学物质，对环境造成负面影响。现代电子产品设计越来越强调环保，采用无铅喷锡、无铅osp（有机防氧化膜）等环保型表面处理方法，以减少有害物质的使用，符合环保标准和法规要求。

4、成本和工艺复杂性：表面处理方法的选择还需考虑成本和工艺要求。enig虽然性能优异，但成本较高，适合专业产品；无铅喷锡成本较低，适合大批量生产。因此，在选择表面处理方法时，需要权衡性能、成本和环保要求。 通过合理设计，hdi线路板能减少层数和尺寸，降低pcb制造成本，同时提升性能和可靠性。

高速线路板的优势在于明显降低介质损耗。高速板材的典型损耗值（df）通常低于0.015，而普通fr4材料为0.022，这种低损耗特性减少了信号衰减，确保了长距离传输中的信号完整性。

在数据传输方面，高速线路板支持的传输速度单位是gbps（每秒传输的千兆比特数）。目前，主流高速板材能够支持10gbps及以上的传输速率，满足了现代通信领域对更高速度和更长距离传输的需求。

常见的高速板材品牌和型号包括松下的m4、m6、m7，台耀的tu862hf、tu863、tu872、tu883、tu933，以及联茂的it-170gra1、it-958g、it-968和it-988g，还有生益的s7136。

根据介质损耗值（df）的不同，高速板材可以分为以下几个等级：

1.普通损耗板材（standardloss）：df<0.022@10ghz

2.中损耗板材（midloss）：df<0.012@10ghz

3.低损耗板材（lowloss）：df<0.008@10ghz

4.极低损耗板材（verylowloss）：df<0.005@10ghz

5.超级低损耗板材（ultralowloss）：df<0.003@10ghz

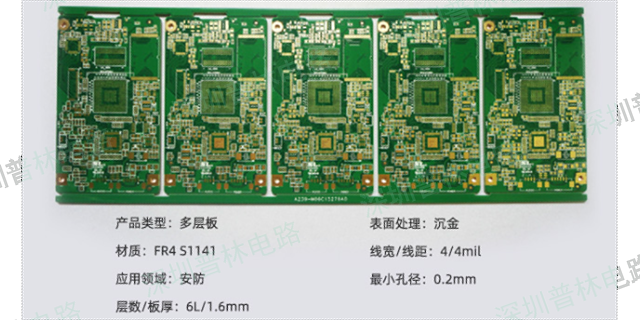

普林电路能够根据不同应用场景的需求为客户选择合适的高速板材，并在高速线路板制造过程中，采用先进的工艺技术和严格的质量控制措施，以确保每一块电路板都能够满足高性能和高可靠性的要求。

ul认证的重要性：

ul认证确保电路板符合严格的安全标准，特别是在防火性和电气绝缘方面。通过ul认证的产品能保证在各种应用中的安全性，减少火灾和电气故障的风险。

iso认证的重要性：

iso认证，特别是iso9001，保证制造商拥有有效的质量管理体系。它确保产品的一致性和高质量，通过严格的流程和标准，提高产品的可靠性和性能。深圳普林电路拥有ul和iso认证，为您提供可靠的线路板产品。

选择pcb制造商的其他考虑因素

1、质量控制流程：制造商应提供详细的质量控制报告和流程，确保产品在每个阶段都受到严格监控。

2、技术专长：不同行业和应用有不同的技术要求。选择具有相关经验的制造商可以减少生产中的风险和问题。

3、客户支持：包括快速响应技术查询、协助设计优化以提高性能或降低成本的能力，以及在产品生命周期中的售后支持。

4、交货时间和灵活性：考虑生产的交货时间，以及制造商是否能满足变更或紧急订单的需求。

5、成本效益：除了制造成本，还需评估产品的整体性能、可靠性和支持服务的成本效益比。

选择合适的pcb厂家不仅要看认证，还要考虑质量控制、技术专长、交货时间和成本效益。深圳普林电路致力于为客户提供高可靠性的线路板产品，并为客户提供多方位的支持和服务。 我们的环保承诺通过采用符合rohs和reach标准的材料，确保线路板制造过程中的环保性和安全性。

在制造pcb线路板时，如何选择合适的材料以确保产品的高质量、高可靠性和长期稳定性？

1、玻璃转化温度tg：tg表示材料从固态到橡胶态的转变温度。在高温环境下，材料需要具备足够的耐热性，以避免性能退化或损坏。

2、热分解温度td：td是材料在高温下开始分解的温度。选择具有高td值的材料，能确保在制造过程中和实际应用中的稳定性和可靠性。

3、介电常数dk：dk表示材料对电场的响应能力。较低的dk值意味着材料能更好地隔离信号线，减少信号的传播延迟。

4、介质损耗df：df表示材料在电场中能量损失的程度。较低的df值表明材料在高频应用中吸收的能量较少，有助于减少信号衰减。

5、热膨胀系数cte：cte表示材料随温度变化时的尺寸变化。选择与其他材料具有相似cte的pcb材料，可以减少因温度变化引起的机械应力，有助于延长产品的寿命。

6、离子迁移caf：caf是在高湿高温条件下铜离子迁移的现象，可能导致短路或绝缘失效。选择抗caf的材料，在恶劣环境下可确保电路长期稳定运行。

普林电路不仅关注上述关键特性，还会根据客户的具体需求和应用场景进行材料测试和评估。通过这种严谨的材料选择和测试过程，普林电路能够提供高性能的pcb线路板，确保其在各种复杂环境中表现出色。 hdi电路板采用微孔技术，提升了可靠性和机械强度，适用于医疗电子设备等高要求领域。

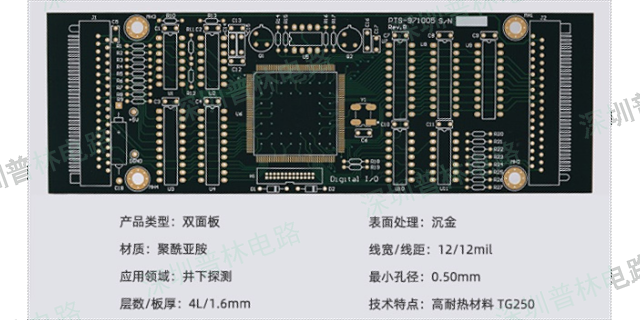

适用于严苛环境的高温稳定性能，使我们的线路板成为电子控制单元和动力电池管理系统的理想选择。深圳超长板线路板技术

喷锡工艺的优势：

1、成本效益：喷锡工艺成本较低，特别适合大规模生产。这种方法通过在pcb表面喷涂一层薄薄的锡，能够有效降低生产成本。

2、成熟技术：喷锡工艺已有广泛的应用和成熟的米兰体育的技术支持，操作简便，适合大多数标准电子产品的制造。

3、抗氧化性和可焊性：喷锡后的表面具有优良的抗氧化性，有助于保持焊接表面的质量。此外，喷锡层提供了良好的可焊性，使得焊接过程更加顺利，减少了焊接难度。

喷锡工艺的限制：

1、龟背现象：喷锡在冷却过程中可能出现龟背现象，即锡层形成凸起。这种现象可能影响组件的安装精度，特别是在对焊接精度要求较高的应用中，可能导致问题。

2、表面平整度：喷锡工艺的表面平整度不如其他表面处理方法，如化学镀金或热浸镀金。表面不平整可能在焊接精密贴片元件时带来困难。

总体而言，喷锡工艺依然是一种高效的表面处理方法，尤其适合大规模生产和一般应用。然而，对于需要更高焊接精度和表面平整度的特定应用，可能需要考虑更精细的表面处理方法。选择适合的工艺能够确保产品在性能和成本上的平衡。 深圳超长板线路板技术
