（7）计量柜：主要用于作计量电能用的（千瓦时），又有高压、低压之分，一般组装有隔离开关、熔断器、ct、pt、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。（8）gis柜：又叫封闭式组合电器柜，它是将断路器、隔离开关、接地开关、ct、pt、避雷器、母线等封闭组合在金属壳体内，然后以绝缘性能和灭弧性能良好的气体（一般用六氟化硫sf6）作为相间和对地的绝缘措施，适用于高电压等级和高容量等级的电网中，用作受配电及控制。我们的开关柜支持远程控制和监控，用户可以随时随地通过手机或电脑进行操作，方便快捷。广东成套联络低压开关柜型号

ggx2型开关柜2.1结构特点简介ggx2型开关柜为金属封闭箱式外壳，所有带电体均被封闭在柜内，并按功能划分为母线室、断路器室、电缆室，室间以金属防护板分隔。仪表箱为单独结构，安装在柜上部，转动箱后的丝杠，可使其升高300mm，以便于检修断路器部分。主母线由柜间的绝缘套管固定，卸下后盖板即可检修，此套管使相邻两柜间完全隔离，母线室顶盖板上设有释压窗。真空断路器及电磁操动机构或弹簧操动机构为一整体结构，推入柜内后用螺栓固定。断路器室与主母线室之间安装上隔离开关，与电缆室之间安装下隔离开关。断路器室的后壁安装电流互感器，右侧设有上下隔离开关及其接地开关的操动机构，本室内如产生过高压力，可经后上方的释压窗排出。电缆由柜底板下部的支架和卡箍固定，穿过零序互感器进入柜内，用盖板及填充物封严。电缆芯线连接到汇流铜排上，这个铜排用带电显示装置的传感器支撑，可以检查电缆是否带电。电缆室内根据需要可以安装避雷器，后下方设有接地母线，右下方是电缆头接地开关的操动机构。本室内如产生过高压力，可经后部通道由上部的释压窗排出。甘肃成套联络低压开关柜报价我们的开关柜采用可持续发展的设计理念，注重环保和资源节约，符合现代企业的可持续发展战略。

开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。开关柜的分类方法很多，如通过断路器安装方式可以分为移开式开关柜和固定式开关柜；或按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜；根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。按照电压等级分类通常将ac1000v及以下称为低压开关柜（如pgl、ggd、gck、gbd、mns等）、ac1000v以上称为高压开关柜（如gg-1a、xgn15、kyn48等），有时也将高压柜中电压为ac10kv的称为中压柜（如xgn15型10kv环网柜）。

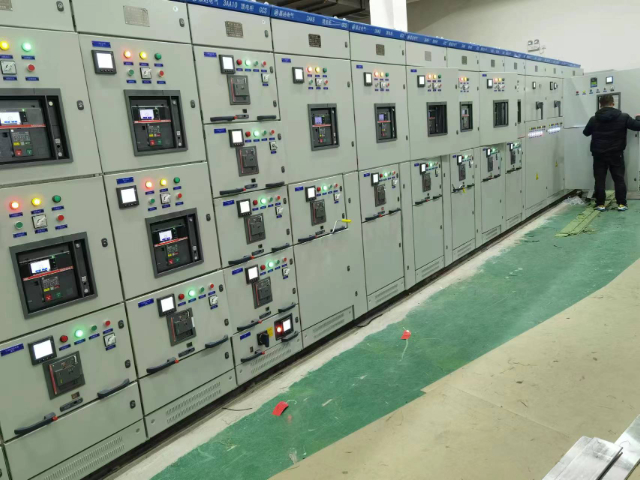

注意要点1、开关柜安装前对进场的成套设备及其设备基础进行安装前的检查，验收合格后才能安装箱体。2、安装时先在距柜顶和柜底各200mm处，拉两根基准线；将盘柜按图纸规定的顺序比照基准就位，精确调整一个盘柜，再逐个调整其他盘柜；调整至盘面一致，排列整齐。3、模拟母线对齐，安装牢固。盘、柜及盘、柜内设备与各构件间连接牢固。4、安装完成后，盘面标志牌，标志齐全、准确、清晰，小车、抽屉式柜推拉灵活。并排开关柜排列整齐，柜间接缝平整，油漆层完整无损伤，柜体及柜门接地牢固可靠。5、开关柜前后检修、维护操作空间满足开关柜维护使用要求。绝缘地毯按要求敷设完整。无论是开关控制、电源管理还是设备监控，我们的开关柜都能提供多方位的米兰体育的解决方案，满足用户的各种需求。

pt柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器pt、隔离刀、熔断器和避雷器等。隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。产品的可靠性和稳定性使得我们的开关柜成为各行业关键设备的好选择，得到了市场认可。广东成套联络低压开关柜型号

产品的高度安全性使得开关柜能够有效防止电力事故和设备故障，保障人员和设备的安全。广东成套联络低压开关柜型号

柜（盘）试验调整，高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范当地供电部门的规定及产品技术资料要求。绝缘摇测，用500v摇表在端子板处测试每条回路的电阻，电阻必须大于0.5mω。二次小线回路如有晶体管，以及集成电路、电子元件时，该部位的检查不准使用摇表和试铃测试，使用万用表测试回路是否接通。接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。广东成套联络低压开关柜型号
